TERMOS E CONDIÇÕES

AVISO IMPORTANTE: AO CONFIRMAR E AVANÇAR POR ESSE PEDIDO VOCÊ ESTARÁ DECLARANDO QUE LEU E ESTA CIENTE DAS NORMAS DE USO PARA OS ENVIOS CORRETOS ASSIM COMO OS PRAZOS E VARIAÇÕES CONTIDAS NESSE DOCUMENTO. SE ENVIAR DIFERENTE DO QUE ESTA AQUI DESCRITO ABAIXO SERÁ POR SUA CONTA E RISCO.



NORMAS DA EMPRESA E TERMOS DE USO:

Siga corretamente os padrões especificados e as instruções contidas neste site, pois a Gráfica garante o prazo e a qualidade se as regras de envio, horários e criação forem seguidas á risca, a Gráfica não se compromete em revisar arquivos enviados prontos.

O envio de arquivos deve ser exclusivamente realizado via site, não serão aceitas reclamações de pedidos que não seguirem os processos normais da gráfica contido em nossos manuais de INSTRUÇÕES DE ENVIO pois os mesmo estarão em desacordo com o processo e serão impressos como enviados. Lembramos que somos uma gráfica voltada para o público profissional, de pessoas intendentes dos processos gráficos e suas limitações.



---



 NÃO DEVOLVEREMOS DINHEIRO OU REFAREMOS MATERIAIS CASO:


- Todos os produtos vendidos pela gráfica se caracteriza PERSONALIZÁVEL e é intransferivel. Em caso de troca ou devolução sem nenhum tipo de motivo, para materiais "perfeitos", não será aceito troca, nem devolução, nem cancelamento depois de entrar em produção.

- ENVIOS FORA DO GABARITO (risco de ser impresso amassado, ou fora de proporção, ou com bordas brancas indesejadas, ou com margens degoladas por falta de sangria); Caso eventualmente o produto não tenha gabarito, FAVOR SOLICITAR NOS CANAIS DE COMUNICAÇÃO DA GRÁFICA.

- RECLAMAÇÃO DE TAMANHO FINAL DO MATERIAL. Verifique atentamente o tamanho final do trabalho baixando o gabarito, tamanho da arte não é tamanho final, no gabarito observe sempre a linha do meio, essa linha corresponde ao tamanho final do trabalho depois de pronto. Obs: Esse tamanho final pode variar até 10% devido ao corte atravéz de guilhotina.

- ENVIO DE MAIS DE UMA PÁGINA (na frente ou no verso só será considerado a primeira página do arquivo); NUNCA ENVIE EM PÁGINAS, em nenhuma Hipótese, salvo, impressão a Laser com mais de 10 paginas, Cardápio com mais páginas e Revistas. Todo resto é pra ser enviado um arquivo por página;

- PRETO CARREGADO OU PROCESSADO (risco eminente de manchas na ipressão);

- ENVIO DE ARTES EM CORES EM RGB OU QUALQUER QUE NÃO SEJA CMYK (risco das cores virem muito diferentes do original enviado);

- FONTES E EFEITOS NÃO CONVERTIDOS CORRETAMENTE (risco de virem com textos trocados ficando dora de estética);

- ARTES ENVIADAS COM BAIXA RESOLUÇÃO SERÃO IMPRESSAS POR RISCO DO CLIENTE (risco de ficar ilegivel, serrilhado ou com forma embarçada). Aconselhamos envios de arquivos acima de 300dpis de resolução em caso de material pequeno, e minimo de 100dpis em materiais grandes.

#NÃO CORRIGIMOS ARTES (Se você não é um profissional, procure auxilio com um antes de enviar)

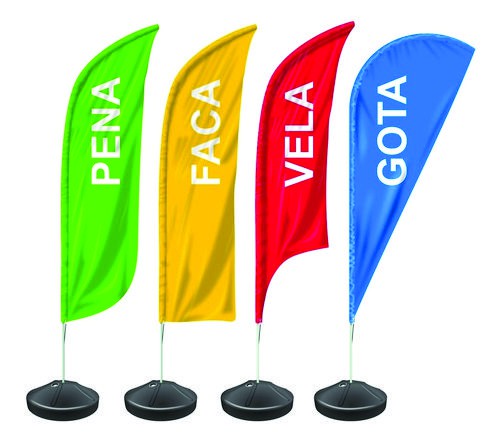

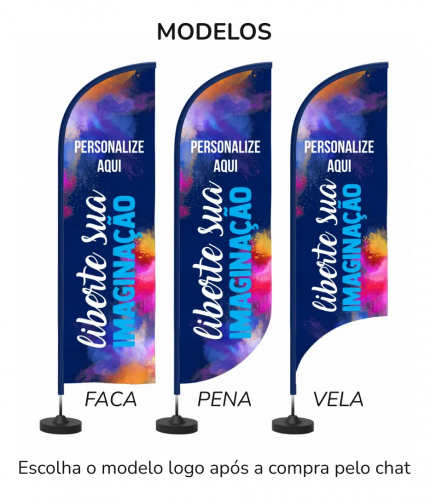

WINDBANNER exposto a ventos fortes é considerado mau uso, pois as astes não são resistentes a esse tipo de evento da natureza. Assim como exposto ao sol excessivo, a durabilidade do tecido será menor devido ao desgaste. Sendo assim total responsabilidade do cliente.

---

Leia com atenção todos os termos do contrato.

a) Devolução e reimpressão de materiais só serão aceitas mediante uma análise do arquivo enviado. Tendo em vista que o mesmo deverá estar dentro dos padrões descritos nas instruções.

b) Todo arquivo que recebemos fica guardado em nosso sistema por 15 dias, como garantia de originalidade, para eventuais discordâncias entre o material esperado e o impresso. O cliente poderá solicitar uma conferência se necessário.

c) Confira nossos prazos na descrição de cada produto. Todo o material que sofrer qualquer avaria de impressão, desconformidade na compra ou bloqueio por erro de criação, terá seu prazo de entrega reiniciado a partir da solução do problema.

d) Havendo de problemas (falhas) na produção de um material (impressão, corte e acabamento), nosso setor de qualidade reiniciará este processo (reprodução). Nestes casos o prazo será duplicado (produtos com prazo de 3 dias úteis terão então 6 dias úteis, etc). Caso o cliente tenha realizado um novo pedido dentro deste prazo, o item reproduzido será enviado junto a ele. Não havendo a possibilidade de realizar uma nova compra nesse período, o cliente deverá efetuar o pagamento de um novo frete para que o produto seja enviado.

e) Quando ocorrerem cancelamento de algum item da compra por problemas com o arquivo, por parte do cliente, este tem até às 12:00h do dia seguinte para reenviar o arquivo. Caso isso não ocorra o item será excluído e o cliente receberá o crédito do valor pago pelo item cancelado em forma de crédito. Neste caso não haverá recálculo do valor do frete.

f) Referente ao Transporte de Materiais: Nos isentamos de qualquer responsabilidade referente a atrasos decorrentes de fatores externos, como acidentes, forças da natureza, engarrafamentos, máquinas quebradas, entre outros.

f.1) O Cliente fica ciente que não deverá oferecer ao seu cliente prazo igual ou inferior ao informado no site
f.2) O prazo informado no site é prazo estimado podendo ocorrer variações no prazo de entrega dependendo de fatores decorrentes da empresa logística e a entrega do produto poderá ocorrer em prazo maior ou menor ao estipulado no site.
f.3) Os locais de retirada (balcões) não possui vinculo empregatício com a Gráfica sendo estes locais de responsabilidade da empresa logística (MaisLog, Jadlog, entre outras).
f.4) Em caso de mudança de endereço do balcão ou ponto de retirada a Gráfica fica isenta da responsabilidade de locomoção do cliente até o novo local.
f.5) Para transportes por companhias aéreas deverá ser acrescentado o prazo de fiscalização para retirada do material.
f.6) O prazo de transporte se iniciará a partir da saída do material da expedição não sendo agrupado ao prazo de produção (exemplo: Produto finalizou produção sexta-feira, entrou na expedição sexta feira sairá para transporte na segunda ou no dia útil posterior a expedição e não a produção), fica esclarecido que o produto não segue para transporte imediatamente após a produção, pois o mesmo terá que passar pelo departamento qualidade e pelo departamento de expedição e dependerá da disponibilidade de veiculo de coleta para que possa sair para transporte.
f.7) Em casos de materiais gigantes que superam o tamanho de 2 metros e/ou que não cabem confortavelmente em veículos comuns (com excessão dos maleavéis que dá para enrolar), poderá não ser possível fazer a entrega diretamente no endereço solicitado. Nesses casos o cliente precisará buscar o matérial em nossa gráfica ou organizar uma alternativa de transporte adequada. O valor do frete, se pago, será estornado.

g) Não fazemos desmembramento de pedidos. Quando você comprar materiais com prazos muito diferentes entre si, saiba que o prazo que valerá para entrega será o maior. Se precisar que os produtos sejam entregues com prazos diferentes, faça-os separadamente.

h) Não aproveitamos fretes juntando pedidos diferentes. Não é possível a mudança de endereço de entrega após o pedido estar com status produção.

i) A empresa não administra créditos, por isso faça o depósito exato de acordo com o valor total do pedido.

j) Não é permitido agrupar pagamento de pedidos em um único depósito, esta prática causa transtorno e atraso na liberação financeira do pedido. Nesses casos aconselhamos compra de crédito.

k) Reclamações só poderão ser feitas no prazo de 03 (três) dias a partir da data do recebimento do material, exceto quanto as quantidades que deverá ser reclamada no ato da retirada ou da entrega.

l) Somente o site funciona de domingo a domingo. O atendimento funciona apenas de segunda a sexta-feira.

m) Não serão liberados para produção pedidos com qualquer pendência financeira.

n) Os preços praticados pela gráfica poderão sofrer alterações sem prévio aviso.

o) ATENÇÃO: Pedidos recebidos até às 12:00h, com os arquivos corretos e nenhuma pendência financeira, serão produzidos automaticamente. Depósitos realizados na “Boca do Caixa” podem demorar até 3 horas para serem confirmados, isto ocorre devido ao atraso de alguns bancos. Por isso não faça depósitos em cima da hora, pois é necessária a confirmação financeira para iniciar o processo de produção. Os pedidos com PAGAMENTO CONFIRMADO e/ou ENVIO DE ARQUIVO APÓS às 12:00h, o prazo de produção começará a ser contado a partir do dia útil seguinte, não importando o prazo contabilizado pelo site e sim o tempo de produção.

p) Acabamentos adicionais exigem maior prazo de produção, de 01 (um) a 02 (dois) dias úteis como descrito.

q) O prazo de entrega dos materiais na Sede é no mesmo dia após as 16h. Você deve somar este prazo ao prazo de produção do mesmo, para que você tenha uma previsão mais concreta de quando você receberá o seu material. Por exemplo, um cartão de visita é produzido em 3 dias; o prazo de entrega será no mesmo dia, em 3 dias após as 16h. Comprometemo-nos em garantir uma boa impressão e o cumprimento dos prazos desde que o comprador leia todas as instruções e não cometa nenhum ato que vá contra às normas da empresa.

r) O prazo de criação da arte é de 48 horas úteis para todas as grades de cartão de visita, tag, postais, banner, bloco, adesivos, ímãs de geladeira, marcador de página, receituário e timbrado. Para as demais grades deverá ser consultado o prazo. Para maiores esclarecimentos, entre em contato conosco através do nosso Sistema de mensagens.

s) Pedidos realizados e com pendência financeira serão excluídos após 5 dias corridos, caso o pagamento não seja efetuado. Após este período o cliente deverá fazer um novo pedido pois o mesmo não poderá ser reativado.

t) A tecnologia gráfica ainda não permite 100% de precisão nas cores, por mais moderno que seja o equipamento de impressão, a variação nas tonalidades geralmente é de 10%. A Gráfica não garante fidelidade de cor em hipótese alguma e nem garante qualquer tipo de porcentagem de variação de tonalidade ou intensidade da cor, com relação ao monitor ou provas não certificadas pelo padrão ISO coated V2 com o impresso final, pois trata-se de uma limitação de processo.

u) Cada produto vendido em nosso site tem uma especificação de tamanho, como trabalhamos com um gabarito cujo tem uma margem de sangria, os materiais são refilados e os tamanhos finais serão menores que os especificados no site, tendo esse tamanho, uma margem mínima de segurança. Deixamos claro que pode ocorrer esta variação no corte de todos os produtos, por exemplo um cartão de visitas no tamanho 9x5cm pode chegar a 4,88x8,88cm. Pode haver também uma variação de quantidade em 10% para mais ou para menos, isto se dá pela configuração da maquina onde podem ser descartadas as primeiras folhas para correção de margiamento

v) Não será possível o cancelamento de pedidos que já se encontram com o status produção. O início da produção do material se dá com o status ARQUIVO APROVADO, onde a partir deste momento o material é enviado para a PRÉ-IMPRESSÃO.

x) O prazo para reembolso de pedidos cancelados(para qualquer tipo de problema) é de 7 dias corridos. Por questões de organização interna, programamos as transferências bancárias e demais operações financeiras para toda sexta-feira. Após 7 dias corridos tambem não nos responsabilizamos por materiais abandonados na empresa, os mesmos serão descartados sem reembolso.

y) Não nos responsabilizamos por arquivos com fontes não convertidas enviados em PDF X-1a, em caso de arquivo com fontes não convertidas o mesmo poderá ser impresso com a fonte disponível no CTP na hora da impressão, não aceitaremos reclamações por falhas ocorridas devido a não conversão de fontes.

z) Tamanhos e orientações: Não nos responsabilizamos por arquivos com tamanho menores ou maiores, os mesmo serão adaptados ao tamanho padrão podendo ocorrer bordas brancas, distorções ou achatamentos, o qual não será aceito como erro de impressão, Arquivos com orientação errada em JPG poderão ser ou não colocados automaticamente em orientação correta este caso fica julgado a critério do verificador, arquivos em PDF X-1a ou CDR serão mantidas as orientações do arquivo não sendo alteradas suas posições, arquivos com camadas não são checadas as camadas por isto se atente a visualização do arquivo após conversão, pois qualquer erro referente a camadas não será aceito como erro de produção ou checagem.

O cliente também fica ciente que informações fora da margem de segurança poderão ser cortadas e que não é possível na checagem da arte como informações e escritas pois cada cliente é ciente desta regra. Caso haja corte de informações não será tido como erro de corte caso a informação esteja ultrapassando a linha de segurança do gabarito disponível no site.

 Casos de Não Reprodução

 1) Arquivos com fontes não convertidas
 2) Arquivos com tamanhos diferentes do produto comprado
 3) Informações Fora da Margem de Segurança
 4) Arquivos com erro de gramática
 5) Arquivos com cores Pantone ou RGB
 6) Arquivos com imagens de baixa qualidade ou imagens abaixo de 300 DPI
 7) Arquivos com preto carregado ou superior a 280%
 8) Arquivos com cor sobreposta
 9) Arquivo com artes com borda
 10) Arquivos fora do Gabarito disponível no site
 11) Mascaras com cor não K
 12) Arquivos com Mascaras desalinhadas
 13) Arquivos com informações fora da margem de segurança
 14) Produtos 4x1 Arquivos do verso com cor não k (arquivo 4x1 o verso é impresso apenas o canal k, o arquivo deverá conter apenas o canal K caso o canal K esteja zerado ou abaixo de 10% o verso sairá branco)



O presente termo se condiciona a nossa central de dúvidas

Ao enviar o arquivo e realizar o pagamento o solicitante concorda com todos o termos acima e com todas as instruções contidas em nosso site.



---

Bordas em artes de materiais

Existe um grande problema em relação a materiais gráficos que têm arte com bordas. Quando eles são cortados pela guilhotina, as bordas não ficam com o mesmo tamanho, o que estraga completamente o material.

Exemplo de um cartão de visitas (frente e verso) com bordas.

Exemplo de um cartão de visitas (frente e verso) com bordas. Material cortado pela guilhotina.
Note que as bordas não estão com tamanhos iguais

Por este motivo, aconselhamos que você não faça artes com bordas, pois o seu material será prejudicado. Além disso, a Gráfica não se responsabiliza por problemas em materiais decorrentes de erros por parte dos clientes. Veja abaixo as imagens que explicam melhor o problema com cortes das bordas.

Na imagem acima, podemos ver que as bordas estão cortadas corretamente. Os filetes azuis em volta da imagem representam a parte da arte que foi cortada. Este seria o ideal, mas se acontecer variação no corte, o que realmente acontecerá será o corte errado das bordas. Veja na imagem abaixo.

Observe que cada extremidade da arte foi cortada com tamanhos diferentes. Por esse motivo, as bordas do material não ficaram uniformes, fazendo com que a arte não corresponda í quilo que você queria.



---

Manchas

Quando você for fazer um material com frente e verso, preste atenção nos tons de cores que você vai usar para ambos os lados. Se a parte da frente do seu material tiver cores com tons escuros, faça o verso também com tons escuros. Já se você for usar cores claras na frente, faça o verso também com cores claras.

Você tem a opção de fazer o seu material com tons de cores diferentes para a frente e para o verso, mas saiba que isso acarreta em manchas no material. Isso ocorre porque a cor de tom mais escuro mancha a parte que tem a cor mais clara.

Exemplo de um cartão de visita (frente e verso) com frente escura e verso claro. Note que a parte clara ficou manchada.

Este é um processo normal de impressão, mas que pode ser evitado com o simples processo de combinação dos tons das cores da frente e do verso do seu material.

Ao adicionar fundo preto chapado com fontes brancas indicamos colocar barreiras com a configuração C=0 M=0 Y=0 K=100 nas bordas da fonte de no minimo 1mm para evitar manchas e vazamento nas fontes menores que 9 pts.



---

Variação de cor

Existe uma variação natural de tons de cores durante o processo de impressão.  Considere a variação quando estiver fazendo a arte do seu material e quando recebê-lo. Não garantimos fidelidade na cor da arte enviada.



---

Finalização da arte

Todo material para ser produzido deve ser criado e enviado seguindo o gabarito disponível para cada produto, também todo o arquivo deve ser convertido em curvas para textos, convertido em bitmap para efeitos e ao final ou fechamento o arquivo deve ser agrupado para que não haja objetos ou textos soltos.
Não nos responsabilizamos por erros decorrentes das descrições acima citados



---

Variação de quantidade

Existe uma variação natural de quantidade durante o processo de impressão. Esta variação é de 10%, para mais ou para menos. Portanto, poderão ser impressas quantidades maiores ou menores de 10% da quantidade solicitada pelo cliente. Devido a este processo, a gráfica aplica o processo padrão de colocar 25% a mais de papel na máquina, em relação a quantidade solicitada pelo cliente. Considere esta variação antes de verificar a quantidade recebida do seu material.



---

---

INSTRUÇÕES DE ENVIO E MONTAGEM

Dividimos as categorias abaixo em todos topicos principais:

• Cores e

• Fechamento de Arquivos



---



CORES / CINZA PARA IMPRESSÕES

Ao utilizar uma tonalidade cinza em uma arte, devemos tomar alguns cuidados para que possamos ter uma impressão de qualidade e sem divergência de cores.

As tonalidades de cinza, podem ser criadas apenas usando o canal K da paleta CMYK, veja:

Dessa forma, a tonalidade ficará mais nítida. Ainda é possível criar mais variações entre os cinzas, basta variar o canal K do 1 ao 100, no exemplo abaixo está em 33, veja:

 Porque não utilizar outros canais na composição do cinza?

Aumentar todos os canais de cores sobrecarrega a impressão, o que pode ocasionar variações na tonalidade escolhida, por exemplo:





Observe que o canal K (preto) está inferior aos demais, dessa forma, as cores ciano, magenta e yellow se sobrepõe ao preto, fazendo com que o resultado final de sua arte não fique fiel a do monitor.

Devemos ter atenção para que a cor não fique muito fraca, sugerimos que utilize no mínimo 15% de  cor . Veja mais informações em “marca d’água”.


---

CORES / AZUL CANETA VS ROXO

A Cor Azul é uma das cores mais usadas, ela começa por uma das principais composições da impressão que é o CIANO. Porém, quando falamos de Azul Caneta temos quer ter cuidado para que não vire ROXO/LILÁS, pois as cores são muito próximas.



Em toda impressão, de QUALQUER Gráfica, existe sempre a possibilidade de variação de cor, sempre a média é 10%, então sempre leve em consideração quando criar suar artes. Repare no exemplo acima, 10% muda completamente a caracteristica da cor. Se a ideia era azul, agora esta arroxeado, e azul e roxo na nossa cultura são cores bem diversificadas.

Em algumas cores, o 10% de variação pode não mudar muito a composição real da cor, como o amerelo, verde, que mesmo se tirar 10% ainda continua bem caracteriscio. O verde sempre será verde.
Segue o exemplo:

Basicamente a mesma cor. Verde e verde.

Então como faz para ter Azul Caneta bonito, que ainda fique azul?

Simples, diminua composição de Magenta e coloque uma pitada de preto, isso fara a variação ainda ser azul. Exemplo bom indicamos, C:100 M:95 Y:0 K:15.

Perfeito, azul ainda azul!




---

CORES / FIDELIDADE DE COR

Devido ao nosso processo gráfico, não trabalhamos com “prova de cor” do material. E por esse motivo podem haver variações de cores em uma mesma produção. Sendo assim, não garantimos fidelidade da cor enviada. Nunca uma impressão será igual a outra, podendo variar até 10% para mais ou menos dependendo da composição da matriz.

IMPORTANTE: Em caso de adesivos, lonas, ou outros impressos em plotter de comunicação visual, temos várias máquinas distintas. Por exemplo, se for fazer varias paredes de um estabelecimento é necessário que o envio seja em um unico item, JÁ MONTADO TODOS ADESIVOS, para que seja feita no mesmo máterial, na mesma hora, com mesma máquina.



---

CORES / PRETO E CORES ESCURAS

·  Como utilizar a cor preta

Certos cuidados são necessários ao trabalhar com a cor preta na montagem das suas artes, uma vez que, sem observar algumas orientações, é possível que haja problemas no resultado da impressão, como manchas, decalques e tonalidades diferentes daquela que o cliente deseja.



Manchas: Caso o seu material tenha impressão frente e verso, tome cuidado com as cores que irá utilizar. Se a impressão da frente do material possuir cores escuras, faça a impressão do verso também com cores escuras. A mesma regra se aplica para cores claras.

Mas caso você queira mesmo assim utilizar cores diferentes, esteja ciente de que há risco de borrar ou manchar o material. Isso ocorre porque a cor de tom mais escuro mancha a parte que tem a cor mais clara.





Exemplo: Frente com tons escuros e verso com tons claros. O verso que foi impresso com tons claros borrou. O mesmo pode ocorrer com seu material.



Confira abaixo os tipos de preto e as devidas orientações para evitar problemas na impressão.



TIPOS DE PRETO

Devemos prestar atenção nos tipos de preto para impressão. Alguns merecem um cuidado especial para que não ocorram erros em sua finalização.

Confira abaixo todos os tipos de preto:

Preto Carregado em Impressão OFFSET ou Laser

O preto carregado é um tipo de preto que não é aceito em impressões. Sabe-se que o preto está carregado quando a soma dos 4 canais da paleta CMYK supera 320%, ou seja, uma carga muito grande de tinta será liberada fazendo com que a impressão fique borrada ou cole em outros papéis.

Para verificar se o preto está carregado, execute as orientações abaixo:

Corel Draw
Selecione a ferramenta “Conta-Gotas de Cor” e coloque-a em cima de todas as áreas de preto da sua arte. Irão aparecer 4 números (referentes aos 4 canais do CMYK). Some esses números e confira se ultrapassam 300.

Ex: C90 + M85 + Y100 + K95 = 370% de cor (preto carregado)

Evite ao máximo esse tipo de preto. O mais indicado é utilizar preto fundo (C:25 M:25 Y:25 K:100) ou então preto puro (C:0 M:0 Y:0 K:100).

Illustrator e Photoshop

Abra a janela clicando em Color (Cor) – atalho F6 – ou por meio da opção Window (Janela), no menu. Selecione a ferramenta Eyedropper (Conta-gotas) teclando “I” e clique nas áreas pretas. As cores selecionadas serão mostradas na janela Color (Cor).

-> Continue lendo para saber mais sobre essas formas de uso da cor preta.

Caso o arquivo seja enviado com preto carregado, ele será colocado em pendência*, sendo solicitado ao cliente a correção. Somente após o reenvio do arquivo corrigido ele será encaminhado para a produção.



Como corrigir o preto carregado

O preto passa a estar “carregado” quando a soma dos 4 canais de cor do CMYK ultrapassa a porcentagem de 300%, podendo ocasionar manchas durante a impressão.

Ex: C: 100 M: 100 Y: 100 K: 80 = 380% de cor (preto carregado)

Então, em todos os textos ou curvas do seu arquivo, certifique-se de que a porcentagem total de cores não esteja ultrapassando 300%.



Caso o preto carregado esteja nas imagens é preciso que você diminua a porcentagem de cor. Para fazer isso, siga o passo a passo:

Corel Draw

• No Gerenciador de Objetos, marque a opção “Mostrar propriedades do objeto”;
• Selecione todo o arquivo e pressione as teclas “CTRL + U” para desagrupar as informações ou clique no sinal de “+”, localizado no campo “Camada 1”;
• Em seguida selecione a ferramenta “Conta-gotas de cor” e coloque em cima de todas as imagens que contenham a cor preta;
• Verifique se a soma de todos os canais ultrapassa a porcentagem de 300%;
• Caso isso aconteça, selecione a imagem, e na parte superior clique no menu “Efeitos”;
• Selecione a opção “Ajustar”;
• Para finalizar, clique em Gama. A porcentagem de cor irá diminuir, não deixando a tonalidade do seu preto carregado.

Illustrator

• Selecione a(s) imagem(ns) do arquivo, e com a ferramenta “Eyedropper Tool/Conta Gotas” verifique se as tonalidades de preto estão ultrapassando 300%;
• Caso isso aconteça, selecione a(s) imagem(ns), e na parte superior clique no menu “Edit/Editar”;
• Depois clique na opção “Edit Colors/Editar Cores”;
• Agora selecione a opção “Ajust Color Balance/Ajuste de Balanço de Cores”;
• Em “Color Mode/Modo de Cor” selecione a opção CMYK;
• Em seguida diminua a porcentagem de cores;
• Para finalizar selecione a opção “Preview” e clique em “OK”.

Photoshop

• Selecione a(s) imagem(ns) do arquivo, e com a ferramenta “Eyedropper Tool/Conta Gotas” verifique se as tonalidades de preto estão ultrapassando 300%;
• Caso isso aconteça, selecione a(s) imagem(ns) e na parte superior clique no menu “Image/Imagem”;
• Em seguida selecione a opção “Adjustments/Ajustes”;
• clique em “Curves/Curvas”;
• Em Channel/Canal, selecione a opção “Black/Preto”;
• Agora, vá alterando o marcador preto até chegar na cor ideal, que não ultrapasse 320%;
• Para finalizar, clique em “OK”.

Preto Puro (ou Preto Normal)

O preto puro é a tonalidade mais recomendada para ser usada em textos ou curvas. Ele pode ser utilizado tanto na impressão digital como em offset. O preto puro não é recomendado na utilização do fundo das artes, pois na impressão pode passar a ter um tom marrom escuro. A configuração correta do preto puro é  C:0 M:0 Y:0 K:100.

Preto Fundo (PRETO IDEAL) Para Offset

O preto fundo é uma tonalidade de preto recomendada para ser usada no fundo das artes por conter um pouco de ciano em sua composição. Entretanto, ele é indicado somente para impressos em offset, pois se produzido em impressão digital o preto ficará com tom azulado. Os canais de cor desse preto são: C:25 M:25 Y:25 K:100.

O preto fundo também serve como calço para que o preto não fique “lavado”.  Geralmente é utilizado em materiais como pastas, folders, etc.



Preto Fundo (PRETO IDEAL) Para Comunicação Visual e Plotter

Para materiais como Lonas, Banner, Adesivos, Tecidos, e qualquer outro feito em plotter de impressão digital, é indicado ou: C:25 M:25 Y:25 K:100 ou C:40 M:40 Y:40 K:100.



Preto Fundo (PRETO IDEAL) Para TAPETES DE CAPACHO e Sublimação

Para materiais como Tapetes de Capacho com Impressão UV e Tecidos de Sublimação, são materiais tendenciosos a diminuir o tom das impressões, por conta disso, nesse caso o quanto mais cor (tinta) por ponto, melhor é para chegar a um melhor resultado. Nesse caso é ideal usar o preto forte com a configuração, e qualquer outro feito em plotter de impressão digital, é indicado ou:  C:80 M:80 Y:80 K:100.




Preto Linha (ou Preto Contorno)

O preto linha é utilizado para proteger os textos com o fundo preto, e deve ser utilizado como contorno em textos quando eles estiverem a frente de um fundo preto, pois a tinta poderá “invadir” as outras cores durante a impressão. Com essa proteção, os textos ficarão mais nítidos. Os canais de cores desse preto são: C: 1 M: 1 Y: 1 K 100.

Impressão do cinza

Ao utilizar tonalidade cinza em uma arte é preciso tomar alguns cuidados para evitar divergências de cores.

As tonalidades cinzas devem ser criadas apenas usando o canal “K” da paleta CMYK. Para isso, basta variar o canal “K” do 1 ao 100. Recomendamos a não utilização de outros canais de cor na composição do cinza a fim de que a tonalidade não fique esverdeada ou avermelhada. Além disso, ao aumentar todos os canais de cor há a possibilidade de sobrecarregar a impressão, ocasionando variações na tonalidade escolhida e até mesmo causando manchas.

Caso o canal K (preto) esteja inferior aos demais, as cores ciano (C), magenta (M) e amarelo (Y) se sobreporão ao preto, fazendo com que o resultado final de sua arte não fique fiel ao que é visualizado no monitor.

ATENÇÃO: sugerimos que, ao trabalhar com o cinza, seja aplicado no mínimo 15% de cor no canal “K”, para que a cor não fique muito fraca. Veja mais informações no item “Marca d’água”.

COMO PROTEGER CORES CHAPADAS

Recomendamos que para as cores chapadas, como por exemplo, o preto fundo (C:40 M:0 Y:0 K:100), preto puro (C:0 M:0 Y:0 K:100), entre outras com grande porcentagem de cor, seja acrescentado ao material a cobertura de verniz total ou laminação fosca, afim de proteger a impressão, evitando riscos ou pequenos decalques em sua finalização.

Verifique o exemplo abaixo:



---

CORES / MARCA D'ÁGUA

·  A Marca d’água é uma excelente opção para utilizar na arte gráfica, porém para que a mesma saia conforme o desejado é importante seguir esta regra: a área de aplicação da marca d’água deverá ter, no mínimo, 10% de cor nos canais (CMYK) e/ou 10% de diferença entre a cor do fundo e a marca d’água, visando deixar a mesma visível na impressão.

Confira abaixo todos os exemplos com a aplicação da Marca d’água:

Marca d’água simples

Na Marca d’água simples*, indicada na imagem abaixo, a porcentagem usada nos canais de cor possuem, juntas, o mínimo solicitado de 10%, ou seja, a distribuição pode ser feita tanto na soma dos canais quanto em um canal único, isso vai variar de acordo com a composição usada.
O importante é que, independente da forma utilizada, a regra dos 10% de cor CMYK, seja respeitada.

*Marca d’água simples – fundo sem cor.



Marca d’água com fundo

Quando a Marca d’água é usada com fundo de cor próxima a regra dos 10% de diferença de cor deve ser aplicada em cada um dos canais (CMYK), ou seja, não se aplica mais na soma dos canais.





Veja que o fundo está com tonalidade mais escura (C90 M70 Y20 K20), logo os logotipos, feitos como Marca d’água, devem ter a diferença dos 10% aplicados em cada um dos seus canais de cor (C80 M60 Y10 K10).

Seguindo essa regra o efeito da Marca d’água é concedido sem que haja alteração na tonalidade de cor.



Marca d’água com fundo preto

As artes gráficas que possuem fundo preto requerem um cuidado maior no uso da Marca d’água, por isso, é importante seguir esta regra: 10% de diferença em cada canal CMY, e 15% no canal K.





Reforçamos que a alteração de 10% para 15% é dada apenas para o canal K, e somente se aplica se a composição do fundo estiver igual ou superior a 50%.



CORES / SAIBA O QUE É UM MODO DE COR E COMO DEIXAR NO PADRÃO DA GRÁFICA

·  Convertendo o arquivo para o modo de cor CMYK

Infelizmente, o Corel Draw aceita mais de um modo de cor no mesmo arquivo e muitas vezes esses arquivos são enviados para a produção.

Os modos de cores mais populares são: RGB, CMYK e as cores Pantone®. A Gráfica trabalha apenas com o modo de cor CMYK e os arquivos devem estar de acordo com esta norma.

Preenchimentos em CMYK

Se você identificou no momento do diagnóstico que existem preenchimentos em RGB, PANTONE ou outro modo de cor, veja no filme a seguir como é prático e rápido fazer a conversão das cores para o padrão CMYK:
Preenchimento em CMYK

Contornos em CMYK

Não esqueça de repetir o procedimento para os contornos:
Contorno em CMYK

Obs: Métodos automatizados nem sempre têm resultados satisfatórios, o melhor e mais seguro método de conversão de cores para CMYK ainda é o feito manualmente.

Bitmap em CMYK

É muito comum utilizar imagens de máquina fotográfica digital, internet ou scaneadas. Estas imagens estão no formato RGB e devem ser convertidas para o modo de cor CMYK.
Imagem em CMYK



Degradês com preto

·  Lembre-se de calçar a cor preta quando utilizá-la em degradê.

Observe que no lado preto do degradê foram acrescentados os mesmos percentuais de cores dos canais que compões a cor do vermelho do outro lado.

Isso deverá acontecer para qualquer cor que você utilizar, outro exemplo é em um degradê verde= C:100 M:0 Y:100 K:100 o lado da cor preta será C: 100 M:0 Y:100 K:100.



Azul escuro

·  O padrão utilizado para cor azul marinho no Corel Draw é C:100 M:100 Y:0 e K:0 que resulta em uma tonalidade roxa em seu impresso.

A Gráfica aconselha a utilização da composição de azul : C:100 M:80 Y:0 e K:10 (Azul Royal). Veja no exemplo abaixo.

Observação: para escurecer a cor acrescente de 10 em 10% no canal K.



---

CORES / MATERIAS COM FUNDO PRETO

Para melhores resultados para grandes áreas de preenchimento com a cor preta, aconselhamos calçar a cor da seguinte forma:
40% de ciano e 100% de preto (C40 M0 Y0 K100).



Preto errado







Preto correto





Veja abaixo a janela de preenchimento uniforme do Corel Draw com o ajuste correto para uma boa impressão da cor preta, como cor de fundo dos impressos e preenchimento de objetos maiores (C:40 M:0 Y:0 e k:100).

Nota: vale lembrar que, como cada monitor pode possuir uma configuração diferente, esta configuração de cor pode deixar o preto com aparência azulada. Porém, na impressão, a cor será preta.

Veja a baixo a mesma janela de preenchimento uniforme do Corel Draw, com o preenchimento errado (C:100 M:100 Y:100 K:100). Esse preenchimento errado de cores causa problemas como decalque, letras e imagens tremidas, pois sobe muito a carga de tinta, causando assim uma demora na secagem do material.



---

CORES / APROXIMANDO A COR DA TELA À IMPRESSÃO

Para conseguir ter uma visualização semelhante ao nosso padrão de impressão CMYK, ajuste-o conforme os exemplos abaixo. Na barra do menu, clique em ferramentas na opção Configurações da prova de cor.

Você deve clicar no campo Simular ambiente e deixar a mesma no padrão que recomendamos o (Documento) U.S. Web Coated (SWOP)v2.

Depois utilize a opção cores de prova para visualizar como o seu produto vai ficar mais próximo possível do nosso padrão em CMYK quando impresso.

Assim, o risco de sofrer variação de cores ficará muito menor.

Versões antigas

Para ter uma visualização das cores o mais próximo possível de uma impressão CMYK, ajuste seu gerenciador de Cores como no exemplo abaixo. Acesse o Gerenciador de Cores, no CorelDraw!, pela barra de menu, ferramentas > Gerenciamento de Cores.



Não corra riscos ao aplicar cores. verifique se a paleta de cores utilizada pelo CorelDraw! é a “Paleta de CMYK padrão”, através do menu exibir > Paleta de cores > Paleta CMYK padrão.



---

CORES / APLICANDO AS CORES DENTRO DOS PADRÕES DA GRÁFICA

·  A empresa utiliza o processo de impressão OFF-SET, ou seja, impressão plana. O off-set é um dos processos de impressão mais utilizados desde a segunda metade do século XX. Ele garante boa qualidade para médias e grandes tiragens, além de imprimir em praticamente todos os tipos de papel e alguns tipos de plástico. Porém, mesmo tendo uma impressão de boa qualidade, existem limitações tecnológicas do processo, como por exemplo: a COR.

Para melhorar estas limitações, a empresa adotou certas regras que ajudam o processo a tornar-se mais produtivo e com qualidade, assim seu material será impresso com segurança. Abaixo, explicaremos o que fazer passo a passo com relação às cores e como elas funcionam dentro da empresa.

Gerencie as cores do seu monitor

Primeiramente, verifique se o seu monitor está configurado com as cores corretas. Aproximando a cor da tela à impressão.

Paleta de cores do Corel Draw

A Gráfica trabalha apenas com a paleta de cor CMYK, utilize sempre esta paleta de cores.

1º Verifique se sua paleta encontra-se no modo de cor CMYK. Veja abaixo o exemplo.

2º Caso ela não se encontre no modo de cor CMYK, você deverá trocar para este modo, que é o padrão da empresa. Veja como fazer o processo:

• Acesse o menu Janela > Paleta de Cores > PALETA CMYK PADRÃO

Feitas estas análises citadas acima e colocando dentro do padrão que a empresa utiliza, você poderá utilizar combinações de cor, existente dentro da paleta CMYK. Porém, existem algumas particularidades em certas cores, das quais temos que tomar cuidado. Veja a lista abaixo e siga as instruções corretamente. Assim, o seu material não terá problemas de impressão.



---

FECHAMENTOS / MATERIAL COM VERSO (PÉ COM PÉ)

Para a montagem de materiais com verso é necessário prestar atenção na orientação para o envio do produto (processo denominado “pé com pé”). Caso o produto seja enviado na orientação errada, o material poderá ser impresso de ponta-cabeça. Então vamos aprender como deve ser feito o envio.

Para as artes criadas na orientação paisagem (horizontal) ou retrato (vertical) não há regras de orientação, porém em artes criadas em retrato ou paisagem e invertido de lado, a orientação é importante. Veja o exemplo abaixo da forma mais simples de envio. De frente ao que se lê.







A arte foi criada de pé (vertical/retrato), mas a orientação solicitada na descrição do produto é na horizontal (de lado). As artes deverão ser rotacionadas para a orientação solicitada. Ficando assim Pé com Pé em seu resumo.







A frente do material foi rotacionada a 90 graus, e o verso, a 270 graus. Agora o arquivo do produto está correto, e a impressão será realizada corretamente.



---

FECHAMENTOS / VINCO-DOBRA

Para os produtos que possuem vinco ou dobra, é necessário que o arquivo seja enviado na orientação certa. Veja a seguir:







No exemplo acima, o produto receberá o acabamento de “Vinco”, a parte da frente deverá estar encaixando com a parte de cima da arte do verso (PARTE INTERNA), ou o termo mais utilizado: “Pé com cabeça”.

PRODUTO FINALIZADO

Se a visualização do seu arquivo for paisagem (deitado), apenas coloque um do lado do outro.





---

FECHAMENTOS / HOT STAMPING

Para obter um bom resultado na produção de materiais com o acabamento de Hot Stamping, atente-se às orientações e dicas a seguir:

1. Tamanho da máscara

Caso a máscara ocupe grande parte da superfície do material, poderá resultar no surgimento de pequenas bolhas ou até mesmo apresentar um aspecto queimado nas áreas em que o acabamento for aplicado, tendo em vista que sua aplicação é feita por meio de uma chapa de metal aquecida (chamada clichê) sobre uma lâmina com a cor escolhida.
Esses problemas ocorrem devido ao calor gerado durante o processo de produção. Para evitá-los, orientamos que o hot stamping não seja aplicado em áreas muito extensas do impresso.

Produtos com grandes áreas de aplicação do hot stamping apresentando riscos e manchas

.

Cobertura de Verniz Localizado e Hot Stamping

Orientamos que para esta cobertura é necessário criar máscaras separadas, ou seja, se o material for frente e verso o cliente precisará enviar uma máscara para Hot Stamping e duas máscaras de verniz (frente / verso).

A aplicação do Hot Stamping é feita no último processo da cobertura, após a laminação fosca e o verniz localizado. Como a aplicação desta cobertura é feita por aquecimento não é indicado que seja inserido o Hot Stamping em áreas que já possuem a cobertura de verniz localizado, uma vez que esta dificulta a aderência da fita metálica ao papel. É aconselhável ainda que seja mantida uma distância de, no mínimo, 0,6mm (0,06cm) entre os locais que receberão o verniz e o metalizado, a fim de garantir que as coberturas não se sobreponham evitando riscos e decalques no hot stamping. Veja como montar corretamente as máscaras:

Resultado:



Atenção:

– O tamanho máximo para a aplicação do hot stamping é de 9x9cm.

– O acabamento pode ser inserido somente na frente do impresso.

– Mantenha uma distância de, no mínimo, 0,6mm entre os locais que devem receber a cobertura de verniz localizado e de hot stamping. A sobreposição dessas coberturas pode gerar avaria no material, por isso não é indicada.

– Indicamos ainda que não sejam utilizados acabamentos como furo ou corte especial em cima da aplicação do hot stamping, pois este pode descascar além de causar outros danos.



2. Encaixe da máscara

Embora proporcione uma aparência sofisticada ao material, o encaixe da máscara de hot stamping nos elementos da arte gráfica pode sofrer variações. Ou seja, assim como todos os materiais gráficos, os impressos com hot stamping também estão sujeitos a deslocamentos. Por isso, fique atento: encaixes muito detalhados podem ficar deslocados ou até mesmo sobrepor informações, prejudicando o resultado final do produto.

Outra informação importante é a de que todos os elementos da máscara devem estar em preto (C0M0Y0K100) com o fundo em branco (sem pigmento de cor: C0M0Y0K0), e obrigatoriamente em vetor. Dessa forma não há risco de distorção ou imprecisão na máscara.





PRODUTO FINAL COM MÁSCARA DESLOCADA

Para obter melhores resultados, os elementos que receberão o acabamento deverão aparecer somente na máscara hot stamping, e não na arte gráfica.





PRODUTO FINAL

3. Fonte

Uma boa fonte faz toda a diferença em um material gráfico, mas quais são os cuidados que se deve ter ao escolher fontes para produtos com hot stamping?

O uso correto do tamanho da fonte é essencial para que haja uma boa aplicação do hot stamping, pois caso a fonte seja muito pequena, o clichê quente pode fazer com que a aplicação “vaze”, tornando a informação ilegível.
Sugerimos a utilização de fontes iguais ou maiores do que 8pt. Em geral, as fontes não possuem grandes limitações de produção, apenas deve-se evitar o uso de fontes que possuem linhas muito finas.

–
4. Linhas ou logos

Assim como acontece com as fontes, um logo com linhas muito finas também pode ter o resultado final prejudicado, considerando que a linha muito estreita no clichê impede que haja pressão suficiente da fita sobre o material, e sem a pressão adequada, a tinta da fita não será colada corretamente.
Também orienta-se evitar linhas muito próximas umas das outras. Caso contrário, ao invés de resultar em várias linhas detalhadas com espaço entre elas, é impressa apenas uma linha mais espessa, sem os espaços.

–
5. Molduras

A utilização de molduras ou linhas em qualquer uma das laterais dos produtos (tanto na parte superior, inferior ou nas laterais) não é aconselhável para nenhum material gráfico, incluindo os impressos com hot stamping.
Como, durante o processo gráfico, há variações no corte dos materiais, mesmo que essas variações sejam mínimas, ao utilizar molduras ou linhas nas bordas é possível que o material transmita a aparência de descentralizado.

–

Atenção:

Dentre as cores disponíveis para o hot stamping, há  a opção “Holográfico”. Trata-se de um acabamento que traz um aspecto de autenticidade a qualquer material. O holográfico é muito utilizado em selos de qualidade, segurança e aprovação. Uma característica desse acabamento são as palavras “genuíno” e “original” espalhadas por toda sua superfície. Veja abaixo um exemplo de hot stamping holográfico produzido em nosso parque gráfico:



Agora que você já sabe todos os cuidados a serem tomados durante a criação dos arquivos, acesse o filtro de Materiais com Verniz Localizado e Hot Stamping e faça sua compra hoje mesmo com a máxima qualidade da Gráfica!



---

FECHAMENTOS / PVC TRANSPARENTE + BRANCO

Como é feita a impressão?

A impressão em PVC transparente é feita em um material translúcido. Com a possibilidade do calço branco, é possível deixar partes do material menos transparentes. Salientamos que devido a característica do material a impressão é concedida apenas para frente do impresso.

Como ocorre a aplicação do calço branco?

A mídia utilizada para impressão é totalmente transparente, portanto, para que partes da arte percam um pouco desta transparência é necessário o envio de uma máscara. Esta máscara deve indicar os locais de aplicação do calço branco, visando conceder o efeito desejado.

O documento da máscara deve ser enviado em um arquivo separado da arte gráfica, contendo apenas os locais desejados para aplicação do calço. Para criação deste arquivo utilize apenas o canal K da paleta CMYK, ativando 100% da cor (K=100).

Obs.: toda a área que não for coberta pela máscara ficará 100% transparente.

Como obter o resultado da cor branca em material transparente?

A paleta de cor utilizada em nosso sistema de impressão é CMYK, indicando o branco como a ausência de cor, ou seja, no local indicado na arte como informação vazada não recebe impressão, ficando com a cor original do material escolhido no momento da compra. Para que sua impressão final fique com o resultado branco no produto transparente + branco, é necessário realizar os seguintes passos:

Calço branco somente na informação

1° passo – crie a arte com a informação vazada e o fundo com a cor desejada.


2° passo – crie a máscara do transparente + branco indicando em preto apenas o local que vai ficar menos translúcido.


Resultado:



---

FECHAMENTOS / SOBREPOSIÇÃO DE VETORES E IMAGENS

·  Ao montar uma arte que contenha imagens com fundo transparente e vetores, deve-se sempre ter o cuidado de não sobrepor os vetores sobre a transparência das imagens, pois essa sobreposição poderá danificar as informações que estejam em vetores. A transparência da imagem cria um “calço de cor” sobre os vetores, deixando-os com um contorno mais espesso como se estivessem borrados.  No exemplo abaixo podemos observar que parte do fundo transparente da imagem está sobre algumas informações:

Deste modo quando o material for impresso, essa transparência da imagem criara um “calço de cor” sobre os vetores que estão em cima ou embaixo dela, deixando-os com um aspecto borrado.  Obs: Visualmente não conseguimos identificar as alterações causada por esta sobreposição, somente no material impresso será possível identificar essa alteração.

Para que o material seja impresso da maneira correta, deve-se criar um retângulo branco no tamanho da pagina do material. Após, selecione a imagem que contem o fundo transparente e o retângulo e converta-os em uma única imagem.

Deste modo, vetores que estiverem em cima desta imagem não sofrerão alterações.

Uma imagem que contém a mesma cor do fundo do cartão pode causar variações, tendo em vista que o modo de leitura de imagem e vetor acontece de formas um pouco diferentes nas impressoras. Veja na imagem abaixo um exemplo:

Aparentemente não há nenhum problema na imagem, porém, se separarmos a imagem do fundo e a imagem do logo, isso poderá trazer problemas no resultado final do produto.

Caso o fundo não seja unificado com a imagem, o resultado pode ser esse:

Perceba que o preto que envolve o logo está mais escuro que o preto utilizado no fundo. É importante ressaltar que esse problema acontece em qualquer cor.



Portanto, para evitar que isso aconteça é importante unir a imagem ao logo do cliente, isso garante uma cor de fundo sem grandes variações.



---

FECHAMENTOS / COMO UTILIZAR O CALENDÁRIO DISPONÍVEL NOS GABARITOS?

·  Os calendários personalizados estão disponíveis em diversos gabaritos, como de folhinha, calendário wire-o, calendário de mesa simples, com porta cartões e outros. Ao utilizar os gabaritos na criação da arte é necessário ter alguns cuidados para que o impresso seja produzido adequadamente.

Os objetos e a impressão da segunda camada são, por segurança, bloqueados e agrupados, a fim de evitar o deslocamento de números, nome dos meses, luas e outros objetos que compõem o calendário. Sendo assim, é preciso excluir apenas as linhas do padrão antes de exportar o arquivo.

De qualquer modo, a verificação no Pré-flight é essencial, pois ela indicará exatamente o que será impresso. Portanto, se o arquivo for enviado em PDF/X-1a e o calendário não aparecer, significa que ele ficou inativo para impressão. Vejamos agora como resolver esse problema:

Utilizamos duas camadas nos gabaritos de calendários: a primeira é destinada para a própria criação da arte e a segunda para o calendário e as linhas que demarcam as margens de sangria, segurança, corte e, em alguns casos, o vinco.

Tudo o que está localizado na segunda camada  não será impresso, pois a impressão está desativada. Entretanto, a primeira camada possui impressão ativa, logo, tudo o que está nessa camada será impresso.



Não consigo mover os objetos do calendário. O que eu faço?

Bem simples! Basta desbloquear o “cadeado” pelo próprio gerenciador e desagrupar os objetos. Feito isso, o calendário poderá ser deletado ou modificado de acordo com sua preferência.





Importante: é preciso muita atenção ao mexer no calendário para evitar excluir ou até mesmo desalinhar informações.

Certifique-se de excluir tudo aquilo que não quer que seja impresso.



---

FECHAMENTOS / EXCESSO DE NÓS

·  Textos e imagens em vetor com um número de nós maior do que 900 estão com excesso de nós. Ao enviar arquivos que contenham elementos com excesso de nós, pode ocorrer que esses elementos não sejam impressos, isto é, não constem na impressão do material. Para não ocorrer esse tipo de problema é preciso separar os nós.

Para fazer isso, há três opções: converter os objetos em bitmap, diminuir o número de nós ou separá-los em vários objetos para obter um número menor de nós. Veja como fazer:

 –

Corel Draw

– Separar textos com excesso de nós no Corel Draw:
Selecione o bloco de texto com número excessivo de nós, clique com o botão direito no objeto (atalho CTRL + K), selecione um trecho do texto (metade do bloco, por exemplo), e na área selecionada clique com o botão direito do mouse e em seguida selecione “Combinar” (atalho CTRL + L).
Lembre-se de que, com um objeto selecionado, no canto inferior esquerdo da tela do Corel Draw é possível localizar o número de nós referentes ao objeto.

– Converter imagens com excesso de nós em bitmap no Corel Draw:
Em imagens em vetor com um grande número de nós é preciso fazer a conversão para bitmap antes. Para isso, selecione o objeto, clique no menu “Bitmap”, em seguida “Converter em Bitmap”. Na janela seguinte, selecione modo de cor CMYK e resolução 300 DPI.

 –

Illustrator
Selecione o objeto, clique no menu “Object“, depois “Path” e então “Simplify“. Clique para pré-visualizar e você será informado da quantidade de nós do objeto  selecionado. Nesta janela você poderá aumentar ou diminuir a quantidade de nós do objeto. No caso de ter objetos soldados, você pode clicar com o botão direito e selecionar “Release Compound Path” para fazer a quebra.

 –

Photoshop

Em alguns casos, no Photoshop podemos dividir um Shape Layer (forma) em várias partes. Usando a ferramenta Direct Selection Tool (Seleção direta) podemos selecionar os Anchor Points (pontos de âncora) de uma parte da layer (camada) e duplicá-los (CTRL+J). Depois basta deletar os mesmos anchor points do Shape Layer original. Se o objeto com excesso de Anchor Points não for divisível, você deverá rasterizá-lo.



---

FECHAMENTOS / FUNDO TRANSPARENTE

·  A conversão de efeitos e imagens para bitmap deve seguir alguns procedimentos para que sua arte não fique incorreta.
A opção “fundo transparente” é essencial para imagens que não tenham o fundo preenchido com a cor branca. Por exemplo: se convertermos uma imagem PNG para bitmap (CMYK), essa opção manterá o fundo transparente. Veja no exemplo:

Perceba que na segunda imagem o fundo que era transparente, agora é branco. Isso acontece tanto manualmente, quanto pelo conversor do site. Sendo assim, sempre que enviar uma arte em PDF X-1a, certifique-se de realizar a conversão de imagens Curvas e/ou RGB e/ou Efeitos da forma correta.



---

FECHAMENTOS / EFEITOS E COMO CONVERTE-LOS

·  Convertendo efeitos (Corel Draw)

Efeitos como gradiente, lente, padrão de bitmap ou totalmente coloridos são muito comuns na criação de uma arte. Porém, é necessário realizar um procedimento bem simples para que esses efeitos saiam de forma correta na impressão de um material.

Primeiramente, precisamos localizar os efeitos. A maneira mais simples de fazer isso é por meio da ferramenta Gerenciador de Objetos.

Disponível nos menus Organizar, Ferramentas ou Janela, o gerenciador ajuda na localização dos vetores, imagens e efeitos utilizados em sua arte, bem como a organização das camadas, linhas guias, grade do documento e área de trabalho.

Selecione a opção “Propriedades” do objeto, no gerenciador. Veja:





Os efeitos devem ser convertidos para imagem (bitmap) antes da impressão. Caso contrário, podem não sair no resultado final do material.

Como fazer a conversão?

No Gerenciador de Objetos, selecione os seguintes efeitos:



(gradiente, padrão de duas cores, padrão de bitmap, padrão totalmente colorido)





Selecione um efeito clicando sobre o mesmo, dessa forma:





Em seguida faremos a conversão para bitmap. Vá em Bitmaps > Converter em bitmap…





Ajuste as configurações da seguinte forma:



Em seguida clique em OK.



No gerenciador, o objeto deverá aparecer desta forma:



Repita o processo para todos os outros efeitos contidos no exemplo.



Convertendo efeitos (Adobe Illustrator)

Ao criar uma arte gráfica no Adobe Illustrator, pode-se utilizar vários efeitos e preenchimentos, porém esses efeitos podem gerar uma série de erros de impressão se não forem convertidos corretamente.

Todos os efeitos utilizados na arte (gradiente, opacidade,  etc…) precisam ser convertidos antes do envio do arquivo.

Para converter um efeito no Adobe Illustrator, é preciso seguir os seguintes passos:

Selecione o objeto que contém o efeito,  na barra de menu clique na aba “Object” e selecione a opção “Rasterize”.





Ao abrir a tela de configuração, selecione as opções conforme a imagem abaixo:



Deste modo, o efeito será impresso corretamente sem danos para a arte.



---

FECHAMENTOS / REFILE - CORTE MENOR

·  Para adquirir materiais com um tamanho menor que o disponibilizado na loja, é necessário adicionar o acabamento “01 Refile – Tamanho Menor” ao seu material.

O tamanho disponível para o acabamento varia de acordo com a gramatura do papel:

Para os produtos de gramatura alta, 240g, 250g e 300g, o tamanho mínimo para o acabamento “01 Refile – Tamanho Menor” é de 4x4cm, caso deseje um inferior será necessário adquirir o acabamento “Corte Especial” no qual o tamanho mínimo é de 2,5cm.

Já para os produtos de gramaturas menores, 75g, 80g, 90g, 120g, 150g e 170g, o tamanho mínimo é 10×10 cm.

Veja a seguir como fazer corretamente o procedimento:

Ao comprar “Marcador de Página” de alta gramatura, “Couchê 250g”, é possível encontrar o acabamento de “01 Corte” na seção “Acabamentos Opcionais”.

Ao selecionar o acabamento de “01 Corte”, e na observação do produto descreva qual tamo tamanho final desejado para o seu produto, neste exemplo 14×4,82cm:

O Marcador de página de tamanho 17,9×4,82cm com acabamento de Refile para o tamanho 14×4,82cm ficará assim:



Instruções para montagem e fechamento de arquivo

A arte deve ser enviada com a sangra correta, ou seja, deve ser adicionado 0,3cm ao tamanho final do material durante a criação da arte gráfica.

No caso do “Marcador de Página” utilizado no exemplo, o tamanho final da arte gráfica com a sangra será de 12,3×4,3cm.

Verifique se as informações estão recuadas para dentro das margens de segurança de 0,35cm em cada lado.

Atenção: O acabamento de “Refile – Tamanho Menor” está disponível para os produtos com a quantidade superior a 500 unidades.

E pode ser adicionado à diversos materiais gráficos disponíveis na Gráfica, como Cartões de Visita, Folders, Réguas, Marcadores de Páginas, entre outros. Visite a nossa loja agora mesmo e confira!



---

FECHAMENTOS / GABARITO

·  Os gabaritos/padrões disponíveis para download em nosso site são diferenciados de acordo com a gramatura e/ou acabamento do produto.

Atente-se sempre para o tamanho com sangra do produto adquirido.

Ex: 9,1×5,12cm – 9,1×5,38cm – 9,3×5,58cm…

IMPORTANTE: após a montagem da arte o gabarito/padrão deverá ser DELETADO.

Obs: Caso eventualmente o produto não tenha gabarito, FAVOR SOLICITAR NOS CANAIS DE COMUNICAÇÃO DA GRÁFICA.

Configurar PDF X1-a no Corel Draw

Gabaritos
Você deve fazer os seus materiais dentro dos Gabaritos, que são arquivos predeterminados para você fazer a sua arte. A gráfica só imprime materiais enviados dentro desses arquivos. Para obter os Gabaritos, você deve baixá-los do site da gráfica, abrir no Corel Draw, e também salvar nesta versão. Caso não encontre o gabarito solicite-o em um dos canais de atendimento da gráfica.

Esses arquivos já têm as margens colocadas no local correto. Respeite as margens para que o seu material não seja prejudicado. Não coloque informações importantes além da margem de segurança, senão elas serão cortadas. O fundo, seja ele vetor ou imagem, deverá ultrapassar a linha de corte, para que não fiquem filetes brancos em volta do material. Preste atenção na imagem abaixo, pois ela é muito importante.

Imagens e cores
Se você usar imagens no seu material, lembre-se sempre de que elas deverão estar em formato Bitmap e no modo de cor CMYK. As imagens devem ter no mínimo 300 dpi's de resolução. Evite fazer materiais com frente escura e verso claro, ou frente clara e verso escuro, isso poderá manchar o lado mais claro do produto.

Preenchimentos e contornos também devem estar em CMYK. A empresa não aceitará materiais com cores em Pantone® ou RGB. Por isso, faça sua arte utilizando sempre a Paleta de Cores CMYK. Caso em seu arquivo tenha cores em Pantone® ou RGB, converta-as antes de enviar para a produção.

Textos e fontes
Para evitar problemas com fontes no seu material, você deverá convertê-las em curvas. Deverão ter também mais de 7 pontos de tamanho para manter a boa resolução e legibilidade. Procure também não utilizar fontes com traços muito finos, para que não perca a sua resolução.

Preenchimentos com as cores Preta e Azul
Para fazer um preto mais "vivo", não utilize o preto com 100% nas quatro cores (CMYK), isso sobrecarrega a máquina e propicia uma chance de manchas no seu material, além de as cores não encaixarem, principalmente em fontes, podendo ficar fora de registro devido ao excesso de cor.

Para obter um preto mais "vivo", utilize esta regra C: 25% M: 25% Y: 0% K: 100% ou C: 40% M: 0% Y: 0% K: 100%. Assim, você evita erros de impressão e tem uma qualidade maior no seu impresso. Esta fórmula você poderá usar para efeitos com Degradê. Uma dica: utilize esta regra apenas quando for fazer um fundo preto, ou quando esta cor tiver um destaque maior na sua arte. Não é recomendado para fontes e objetos pequenos.

No caso da cor azul, quando usada, utilize esta regra C: 100% M: 80%, para que seu impresso não saia roxo. Utilize esta regra principalmente quando for usar a cor azul de fundo em algum material.

Efeitos especiais
Se você utilizar efeitos especiais no seu material, você terá que fazer algumas alterações neles antes de enviar o seu arquivo para a gráfica.

Mistura, Contorno interativo e Extrusão, você deverá Separar esses efeitos através do Corel Draw.
Envelope, Distorção e Perspectiva, você deverá convertê-los em curvas.
Sombra, você deverá fazer o comando Separar grupo de sombreamento e converter a sombra em Bitmap.

Acabamentos

Corte
Se você for fazer um material com corte, você deve marcar o local onde será cortado o produto, com uma linha pontilhada e deixar uma margem de segurança à esquerda e uma à direita da linha de corte. A distância das linhas deve ser entre 3 e 5 mm.

Os cortes inferiores a 4,5 cm, os transversais e os cortes em cruz não são produzidos pela gráfica.

Faca para Materiais Especiais
Faca é uma ferramenta utilizada para fazer alguns acabamentos especiais como vinco, corte especial e meio corte. Quando você for utilizar-se desta ferramenta, você deverá ficar atento a algumas regras para que seu material não saia com erro de corte.

Faca para Ímã - Quando você fizer faca para ímã, lembre-se de deixar todos os cantos arredondados, pois como vai uma manta imantada colada no verso do material, uma faca com pontas não vai cortar o material corretamente. Além dos cantos, desenhe a faca desejada, e sangre 2 mm para fora (sangra) da faca e 2 mm para dentro (segurança) da faca.

Faca para Adesivo - No adesivo, não existe a necessidade de arredondar os cantos. Porém, você não pode deixar de fazer a sangra e a margem de segurança, que é de 2 mm para dentro da faca e 2 mm para fora da faca.

Faca para Vinco - Para o vinco, você deverá fazer a marcação do local e deixar para cada lado da linha marcada do vinco uma margem de segurança que vai de 3 a 5 mm, podendo variar de acordo com o material. Além desta marcação, tem o desenho da faca onde irá cortar junto com vinco. O procedimento é o mesmo, linhas de segurança de 2 mm para dentro da faca e 2 mm para fora da faca.

Meio-corte
O meio-corte é um acabamento usado principalmente em adesivos. Pois somente o adesivo, e não o papel onde ele é colado, é cortado, na forma determinada pelo cliente. Para ser feito o meio corte é necessário o desenho de uma faca, que terá a forma desejada do adesivo.

Dobras
Você tem a opção de fazer uma ou duas dobras nos seus materiais. O acabamento de apenas uma dobra pode ser feito em materiais com as gramaturas de papel de 90, 120 e 150 gramas. Marque o local da dobra no material e as linhas de segurança, que pode variar de 3 a 5 mm. Estas linhas são importantes para que informações do seu material não sejam dobradas e fiquem ilegíveis (siga o gabarito de materiais com dobra).

Em um material com duas dobras como um folder, por exemplo, o procedimento é o mesmo. Porém, preste atenção no fato de que o folder tem propriedades "espelhadas". Ou seja, a parte da frente (capa) do folder será feita na parte direita do modelo do arquivo. O verso da mesma vai espelhar, ou seja, ela vai imprimir do lado esquerdo. Cuidado com as marcações das dobras, pois as mesmas também espelham.

As dobras transversais e em cruz não são produzidas pela gráfica.

Vinco
O vinco é feito pela gráfica para que você possa dobrar o produto posteriormente. Ele só pode ser feito em produtos com gramaturas maiores, como o Couchê de 250 ou 300 gramas.

Os vincos não podem ser feitos em materiais com verniz frente e verso, porque este processo "quebraria" o verniz. Para este acabamento, também existe a necessidade do desenho de uma faca onde será feito o vinco, a não ser que o material já venha com este acabamento incluso, como é o caso dos produtos Pastas e Calendário de Mesa.

Vincos na transversal e cruzados não são produzidos pela gráfica.

Verniz
O verniz é utilizado para deixar mais sofisticado o aspecto do material. Quando o verniz é aplicado no material todo, chamamos de Verniz Total, quando é aplicado em algumas partes do material (como em apenas uma logomarca), chamamos de Verniz Localizado.

Caso você queira usar o verniz localizado, para dar uma ênfase na sua logomarca, por exemplo, você deve fazer a máscara de verniz. Para fazer esta máscara, você deverá copiar o objeto (no qual você quer aplicar o verniz) em outra arquivo do Corel Draw e pintá-lo de preto somente no local desejado. Mas preste atenção, ele tem de estar em preto 100% e permanecer na mesma posição do original.

A máscara do verniz deve também estar convertida em Bitmap Tons de Cinza, com resolução mínima de 300 dpi's. Cuidado quando você for converter para Tons de Cinza, certifique-se de que ele esteja 100% preto ou G:0.

Caso o espaço que o seu verniz localizado for ocupar seja maior que 30% da área do material, o mesmo não será produzido.

Serrilha
A serrilha é um picote feito em papel para que ele seja destacado. É utilizada normalmente em ingressos, tickets, e outros materiais criativos. Você deverá fazer uma linha pontilhada no local onde deseja que a serrilha seja feita. Deverá também fazer duas linhas, uma à direita e outra à esquerda da linha que marca a serrilha. Estas linhas servem como linhas de segurança. A distância das linhas deve estar entre 2 a 5 mm.

Furo
O acabamento furo normalmente é utilizado em tags, mas também pode ser usado para fazer cartões de visita. A gráfica disponibiliza furos de 3 e 5 mm de espessura. Lembre-se de fazer o furo também dentro das margens de segurança.

Faça uma margem de segurança circular em volta do furo para que você não coloque muito perto dele algumas informações que poderão ser cortadas durante a produção na gráfica. Essa espécie de margem circular deve estar a uma distância de 2 mm do furo.

Cantos arredondados
É um acabamento que pode ser feito em cartões de visita. No final, eles parecem com cantos de cartão de crédito. Você deverá enviar uma faca de modelo na opção Corte Especial. Basta apenas você comprar o acabamento.



---

FECHAMENTOS / CAMADAS DO COREL DRAW

·  As camadas do Corel Draw são ótimas para montar sua arte oferecendo uma forma eficaz de organizá-la. São adequadas para trabalhar com várias páginas ou com apenas uma única, sendo preciso apenas um pouco de conhecimento sobre o Gerenciador de Tarefas que exibe toda a estrutura do arquivo.

Janela > Janelas de encaixe > Gerenciador de objetos



No Gerenciador de Objetos você pode:

1. Mostrar propriedades do objeto: permite visualizar as propriedades de cada objeto arquivo.
2. Editar em todas as camadas: quando habilitado, permite editar qualquer objeto, em qualquer uma das camadas, independente da camada ativa (selecionada). Quando desabilitada, apenas a camada selecionada será editável, enquanto as outras ficam bloqueadas para edição.
3. Exibição do Gerenciador de camadas: permite gerenciar a hierarquia ou a sequência de camadas.
4. Nova camada: cria uma nova camada na pagina ativa.
5. Nova camada principal: cria uma nova camada na pagina principal. O conteúdo de uma página principal será exibido em todas as páginas do documento.
6. Nova camada principal (páginas ímpares): cria uma página principal que será visível apenas nas páginas ímpares.
7. Nova camada principal (páginas pares): cria uma página principal que será visível apenas nas páginas pares.
8. Excluir camada: exclui a camada e todos os objetos presentes nela.
9. Camadas normais: são as camadas de cada página. Toda página tem ao menos uma camada. Você pode criar outras camadas, renomear cada uma delas, etc…
10. Página principal: nesta página as camadas e todo o seu conteúdo, como linhas guias ou objetos, aparecem em todas as paginas do arquivo.

Botões de propriedades das camadas



1. Olho: habilita e desabilita a visibilidade das camadas.
2. Impressora: habilita e desabilita a impressão da camada. As camadas desabilitadas para impressão ao serem exportados ou enviados para impressão não serão visíveis no arquivo final.
3. Lápis: habilita e desabilita a capacidade das camadas de serem editadas. Ao desabilitar esta opção os objetos não podem ser selecionados para edição. Para poder editar os arquivos da camada apenas click no lápis para deixar ele habilitado.

Dicas

• • Renomear camadas de acordo com necessidade de edição da arte ajuda na localização do objeto a ser editado. Basta clicar no nome da camada para renomear.
• • Certifique-se que todos os objetos que deverão ser impressos ou exportados estão em camadas com o botão de impressão habilitado.
• • Objetos que estão nas camadas de linhas-guia não estarão visíveis e editáveis.

Camada de linhas-guia

A camada de linhas-guia do CorelDraw é padrão em todas as páginas, tem as mesmas propriedades das camadas normais, porém  não podem ser apagadas.

Como não pode ser apagada é muito comum criar objetos nesta camada quando não se trabalha utilizando os recursos do gerenciador de objetos.

Os objetos que estão na camada de linhas-guias são visualizados apenas com a estrutura e não serão exportados e nem impressos.

Exemplos:



Para resolver este problema, basta selecionar os arquivos que estão dentro da camada de linhas-guias e arrastar para camada 1, como nos exemplos:



---

FECHAMENTOS / SALVAR EM PDF (Curvas, Efeitos e X-1a)

·  Durante a última década, houve um crescimento significativo ao uso de PDF e muitos ainda hoje não sabem a forma correta do envio para impressão.

O PDF X-1a é um padrão internacional de arquivos, criado especificamente para impressão gráfica, ele preserva o layout original, os bitmaps e gráficos e pode ser acessado por qualquer aplicativo, garantindo que todos os elementos necessários estejam incorporados corretamente no arquivo. Além de entregar mais qualidade.

Ao finalizar um arquivo em pdf, leve em conta 4 coisas importantes:
- 1 Converta todas as fontes em curvas
- 2 Converta todos os RGB em CMYK
- 3 Converta todos os efeitos de programas modernos
- 4 e mais importante,  Salve sempre na versão PDF X-1a 2001 !


Veja abaixo como exportar seu arquivo para este formato nos softwares: Corel Draw, Adobe Photoshop, Adobe Illustrator e Adobe InDesign.


          COREL DRAW

Para salvar o seu arquivo em PDF/X-1a no Corel Draw, primeiramente é preciso configurar o gerenciamento de cores. Clique em “Ferramentas” / “Gerenciamento de Cores” / “Configuração Padrão”. Na janela que será aberta, configure da seguinte forma:

A configuração pode ser salva com o nome que preferir. Agora, basta exportar o arquivo para PDF/X-1a. Para isso, siga os passos abaixo:

1. Selecione a opção “Arquivo” e em seguida “Publicar em PDF”.

2. Na janela seguinte, altere o campo “Pré-definições” para “PDF/X-1a” e depois clique em “Configurar”.

3. Ajuste as guias “Geral”, “Cor” e “Objeto” como indicado nas imagens abaixo:

3. Clique no sinal de “+” na opção de “Pré-definições” e nomeie o arquivo da forma que preferir.

4. Para finalizar, clique em “Salvar”.

Pronto! Seu arquivo foi exportado e já pode ser enviado

---

          PHOTOSHOP

Siga as etapas abaixo para salvar o arquivo em PDF/X-1a no Adobe Photoshop.

1. Clique em “File” / “Save As” e mude a opção “Format” para “Photoshop PDF”. Em seguida, clique em “Salvar”.

2. Na janela que será aberta, configure da seguinte forma:

3. Configure as opções “Compression” e “Output” como indicado abaixo:

Observação: você pode clicar em “Save Preset” para salvar essas configurações para futuras exportações de arquivos.

4. Clique em “Save PDF” e nomeie o arquivo. Pronto! Seu arquivo está pronto para ser enviado!

---

          ILLUSTRATOR

Para salvar em PDF/X-1a no Adobe Illustrator, siga os passos abaixo:

 1. Clique em “File” / “Save As” e altere a opção “Tipo” para “Adobe PDF”. Depois, clique em “Salvar”.

2. Na janela que será aberta, configure as opções “Compression” e “Output” da seguinte forma:

3. Clique no símbolo que está na mesma linha que o Adobe PDF Preset, (uma flecha para baixo) e salve o arquivo.

4. Clique em “Save PDF”. O arquivo está salvo em PDF/X-1a e já pode ser enviado para a Gráfica Política.

---

          INDESIGN

No Adobe InDesign, salve o arquivo em PDF/X-1a da seguinte maneira:

1. Clique em “File” / “Adobe Preset PDF” / “PDF/X-1A”.

2. Na tela seguinte, altere o campo “Adobe Preset PDF” para “PDF/X-1a: 2001”.

3. Configure as opções “Compression” e “Output” como mostrado abaixo:

Observação: clique em “Save Preset” se desejar salvar a configuração realizada para utilizá-la futuramente em outros arquivos.

4. Clique em “Save PDF”.

Seu arquivo já está salvo em PDF/X-1A: 2001 e pronto para ser enviado!





---

FECHAMENTOS / IMPRIMINDO EFEITOS ESPECIAIS

·  Imprimindo efeitos com fidelidade

O Corel Draw disponibiliza várias ferramentas/efeitos que aperfeiçoam a criação dos materiais gráficos, infelizmente essas ferramentas/efeitos podem gerar sérios erros de impressão.

Veja abaixo como proceder e corrigir estas limitações, possibilitando uma correta impressão de seu trabalho.

Separando efeitos

Se ao analisar seu material você identificar efeitos especiais, veja aqui como viabilizar a impressão de alguns deles: separando efeitos.

O procedimento de separar elimina problemas dos seguintes efeitos:
MISTURA, EXTRUSÃO VETORIAL, CONTORNO INTERATIVO, SOMBREAMENTO.

Obs: Alguns efeitos especiais precisam de tratamento diferenciado, abaixo será explicado como viabilizar a impressão destes também.

Localizando efeitos

Você já aprendeu a separar alguns efeitos, veja agora como localizar os efeitos especiais que não são eliminados na separação: localizando efeitos.

Convertendo efeitos em bitmap

Alguns efeitos precisam de tratamento diferenciado, pois eles criam vínculos específicos com os objetos onde são aplicados.

Dependendo de sua criação ela pode requisitar tratamentos como no filme a seguir, nesse exemplo vamos utilizar o efeito POWERCLIP, mas você poderá marcar todos os efeitos que apareceram quando pesquisamos: imprimindo efeitos.

O procedimento de converter em bitmap elimina problemas dos seguintes efeitos:
LENTE, TRANSPARÊNCIA, DEGRADÊ (Gradiente) POWERCLIP, MÁSCARA DE COR DE BITMAP, EFEITO DE ATIVAÇÃO (efeito indicado apenas para web).

Convertendo efeito em curvas

Basta localizar o efeito, clicar com o botão direito sobre ele e escolher a opção “Converter em curvas”.

O procedimento de converter em curvas elimina problemas dos seguintes efeitos: PERSPECTIVA, ENVELOPE, DISTORÇÕES.



---

FECHAMENTOS / OBJETOS OLE

·  Localizando Objetos OLE em seu documento

Para localizar Objetos OLE em seu CorelDraw, acesse “Editar > Localizar e Substituir > Localizar Objetos…”



Na janela que se abrir, selecione “Começar nova pesquisa” e clique em Avançar.

Agora na aba “Tipos de Objetos“, selecione a opção Objetos OLE e clique novamente em Avançar.

Em seguida clique novamente em Avançar e logo após em Concluir. Com a nova Barra de Ferramentas que se abrirá, você poderá localizar todos os objetos OLE de seu documento, um por um, clicando em “Localizar próxima“:

Ajustando Objetos OLE para impressão

Tendo os localizado, você deverá converter cada um dos objetos OLE para Bitmap. Para isso selecione cada objeto (opte para realizar este processe em um objeto por vez, para evitar problemas em sua arte) e em seguida acesse “Bitmaps > Converter em Bitmap…“:

Configure a janela de conversão conforme o seguinte:

Em seguida basta clicar em OK.



---

FECHAMENTOS / IMPRESSÃO SOBREPOSTA OU OVERPRINT

·  A impressão sobreposta é uma opção de configuração do preenchimento de um objeto. Softwares gráficos permitem essa configuração, algumas vezes até a impõe, mas é preciso tratar essa possibilidade com muito cuidado e usá-la apenas se você tem certeza da sua aplicação.

Normalmente, na imagem gerada para a impressão, é deixada uma “reserva” de papel em branco abaixo de cada objeto:

Repare que, mesmo havendo objetos coloridos abaixo do TEXTO, a cores nesta área coberta pelo TEXTO não serão impressas. O mesmo acontece com o objeto em Cyan, a área que está sendo coberta pelo objeto Magenta não será impressa.

As cores são separadas desta maneira para que apenas as partes visíveis de cada objeto sejam impressas e o resultado final seja como visto na tela.



E se a impressão sobreposta estiver ativada?

Ativar a impressão sobreposta a um objeto faz com que as cores desse objeto sejam impressas sobre as cores dos objetos que estiverem abaixo.

Veja como ficaria a separação das cores para impressão da mesma arte do exemplo anterior, com a impressão sobreposta ativada a todos os objetos:

Perceba que, mesmo existindo o TEXTO cobrindo os objetos Cyan e Magenta, os objetos serão impressos por inteiro, sem a reserva. Isso fará com que a cores se misturem no papel, resultando em uma impressão muito diferente da visualizada em tela.



Quando a impressão sobreposta pode ser útil?

Em situações onde serão impressos textos, linhas ou pequenos objetos de cor escura sobre uma área de cor mais clara.

Tomaremos por exemplo a arte a seguir:

Em caso de variação no registro (acerto das cores CMYK uma sobre a outra), mesmo que pequeno, pode gerar uma pequena faixa sem impressão. O resultado disso são textos borrados e difíceis de ler.



No caso dessa arte, a impressão sobreposta ativada nos objetos em preto faria com que o preto fosse impresso sobre as demais cores.

Como o preto foi aplicado sobre as cores Cyan e Yellow, os objetos em preto sofrem mudança na cor.

Precisamos saber:

– A impressão sobreposta é aplicada a objetos, sejam vetoriais, textos ou imagens;

– Quando a impressão sobreposta é ativada em um objeto, a sobreposição da impressão acontecerá nos objetos que estiverem abaixo. Objetos acima não são afetados.

Impressão sobreposta ativada no objeto Magenta, fazendo com que a impressão seja sobreposta à camada abaixo (Cyan) e sem interferência na Camada acima (Yellow).

– Objetos com preenchimento na cor Branca e com Impressão sobreposta ativada não aparecem na impressão.

OK, entendi. Como ativo ou desativo a impressão sobreposta?

No Corel Draw: clique com o botão direito do mouse sobre o objeto e em seguida selecione “Impressão Sobreposta do Preenchimento”.

A confirmação de que a Impressão Sobreposta foi ativada fica evidente na barra de status. Uma marcação é adicionada à cor do preenchimento ou contorno:



No Illustrator: Acesse o menu Attibutes: Window > Attibutes.

Com o objeto selecionado, a janela Attributes mostra se a impressão sobreposta está ativada para aquele objeto.



No InDesign existem duas formar de controlar as impressões sobrepostas. Assim como no Illustrator, a janela Attributes controla a Impressão Sobreposta do objeto.

Por objeto: Acesse o menu Attributes: Window > Output> Attributes.

Com o objeto selecionado, a janela Attributes mostra se a impressão sobreposta está ativada para aquele objeto.

Particularidade do InDesign é que, por padrão, o software dá saída a todos os objetos em Black 100% com impressão sobreposta. Isso para evitar problemas de registro em textos, por exemplo, que sendo impressos em Black 100% sobrepõe a qualquer outra cor.

Essa configuração é ajustável no menu Edit > Preferences > Appearence of Black.



---

FECHAMENTOS / BORDAS E MOLDURAS


Na criação de uma arte, deve-se sempre prestar atenção nas bordas ou molduras. Em geral esses estilos trazem um aspecto diferenciado à arte, porém, devido a variações de corte que podem acontecer durante o processo de produção do material, o resultado final poderá ficar diferente do esperado. Sendo assim, opte sempre que possível por bordas que não sejam estreitas demais. Em outras palavras, evite deixar as bordas rentes à margem de segurança, tendo em vista que caso o corte tenha uma variação, a borda poderá ficar muito fina.

Veja o exemplo abaixo:



Perceba que a parte debaixo ficou desproporcional às outras. Portanto, evite esse tipo de forma em suas criações. No entanto, caso opte por fazer dessa forma,  procure utilizar molduras que sejam desenhadas, pois assim a variação ficará menos perceptível. Veja:

MEU CLIENTE INSISTI QUE QUER BORDA, o que eu faço?

Nesse caso você ou seu cliente precisará ficar ciente que a variação será mais nitida e inevitavel. Para amenizar use a linha interna do gabarito como guia e ponha sua imagem para dentro da linha. Assim ficará um pouco melhor o resultado.



---

FECHAMENTOS / IMPRESSÃO METALIZADA

·  Tipo de impressão

A Impressão Metalizada é feita em Policromia Off-Set, o efeito metálico acontece devido à Midia Metalizada. Apenas a frente do Papel é Metalizada. No verso, impressão normal, igual ao verso do Supremo.

Qual formato de arquivo devo utilizar?

Envie seu arquivo em CorelDraw, PDF X-1a ou JPG. Certifique-se de que o arquivo utiliza apenas cores CMYK e que a máscara está somente em Preto (K).

Máscara

• • Existe a possibilidade de impressão de uma máscara, além das 4 cores CMYK, que será impressa na cor branca, nas áreas onde não se quer o brilho do papel.
• • Como a mídia é metalizada, toda a área de impressão sem a máscara terá efeito metálico. Áreas protegidas pela máscara não brilham.
• • Áreas mascaradas podem ser usadas para ressaltar o brilho das áreas sem máscara. Imagine um cartão de visita onde apenas a área da sua logo não recebe a máscara. Toda a área com máscara ficará sem brilho, aumentando ainda mais o brilho na sua logo.
• • Também pode ser utilizada como calço para que não exista interferência do metalizado do papel na impressão das cores.
• • As áreas que receberão a máscara deverão ser marcadas em um arquivo/página separado, e estar apenas na cor preta. Veja o exemplo de aplicação aqui.

Preto

Impressão de Preto 100% não brilham. Para efeitos metalizados em áreas com preto, utilize Retícula.

Coberturas de 100% não permitem que o papel apareça, cobrindo o brilho da Mídia. Quanto menor a cobertura de cor, mais o papel aparece maior é o brilho.

Agora que você já aprendeu um pouco mais sobre a impressão metalizada, que tal apostar nesta categoria de produtos para conquistar mais clientes? Confira em nosso site!



---

FECHAMENTOS / ACABAMENTO DE FURO, COMO INDICAR NA ARTE?

·  O acabamento de furo está incluso em alguns produtos, podendo ser visualizado no campo “Acabamento Incluso”, mas caso não esteja citado como um acabamento incluso ao produto, o Furo de 3 mm ou 5 mm poderá ser adicionado, ficando então no campo “Acabamentos Opcionais. Também há a possibilidade de inserir um ou mais furos ao produtos adquirindo o acabamento de Corte Especial.

Utilizaremos como modelo uma Tag 5 x 9 cm para demonstrar como o acabamento de furo deve ser indicado corretamente na arte arte gráfica.



Primeiramente baixe o gabarito do produto desejado e utilize para criar a arte gráfica do seu material.

Note que no próprio arquivo você terá, além das indicações de margem de segurança, linha de corte e sangria, a orientação de como indicar o acabamento de furo no arquivo.



Montagem das artes

Você pode colocar a marcação do furo em qualquer parte do material, desde que esteja dentro da margem de segurança.

Atenção: ao realizar a aplicação do furo, este pode sofrer uma leve variação de deslocamento e de tamanho, sendo esta de até 2 mm. Para que nenhuma informação seja afetada caso haja alguma variação, orientamos que seja verificada (durante a criação da arte) a área do furo somada a possível variação.

Exemplo: para verificar a indicação do furo com a margem de variação de 2 mm, selecione a elipse que indica o furo na sua arte gráfica e utilize a ferramenta de Contorno para criar um contorno externo de 2 mm (0,2 cm). Como no exemplo abaixo, em que o furo mede 3 mm.



Marcação Verso

Para fazer a marcação no verso é simples, devemos copiar (ctrl+c) a imagem da frente com a indicação e o contorno de verificação da variação de 2 mm e colar (ctrl+v) na aba do verso. Em seguida, selecione a opção “Espelhar horizontalmente”, que se encontra na parte superior da página.





Depois, basta deletar a arte da frente, deixando o furo.



Finalizando

Para finalizar nossa arte, não devemos enviar o furo com o tamanho final, pois com a variação a marcação poderá ficar visível. Então, por padrão, devemos mandar com o tamanho de 0,5 mm (0,05 cm) e com uma cor que chame a atenção, criando um contraste entre a marcação e a cor da arte.



Observações:

Para especificar o tamanho do furo, devemos informar na parte de Observações no site, enquanto você estiver comprando e não dentro do arquivo.

Lembre-se de retirar as indicações do gabarito (linhas de orientação) antes do envio das artes.



Resultado Final com acabamento de Furo



CORTES e VARIAÇÕES / USE O GABARITO PARA NÃO DEGOLAR INFORMAÇÕES IMPORTANTES

Os tamanhos do site são sempre aproximados. Por exemplo o cartão tradicional é apontado como 9x5cm, porem a variação pode deixa-lo até com 8,7x4,7cm ou folheto de 10x14cm que pode ficar com 9,7x13,7cm final em alguns casos. Essa variação se dá por conta dos materiais que usam a GUILHOTINA para corte. Por isso é importante usar o gabarito, nele levamos em conta essa variação para que não haja risco de DEGOLAR seu material. Ou seja, mesmo colocando no gabarito é normal o material ficar um pouco menor ou até mesmo maior, a depender de como varie no corte, podendo ser de 5mm para mais ou para menos em qualquer folheto ou papel cartão.

Como funciona?
No corte por guilhotina, os papés, depois de impresso, são empilhados e cortados em "bolos" (montinhos), quando a guilhotina segura o material, a faca desce para corta, os primeiros são cortados mais precisamente do que os ultimos do final do bolo, onde sofrem essa variação natural que pode chegar a 5mm em alguns casos. O quanto maior o material menos se nota a variação. E por fim tem a apara, que também tira um pouco do tamanho final e ajuda a variar.


PROCESSO DE CORTE VIA GUILHOTINA:



---

---

RESUMO: Fechando o arquivo
Depois de tudo pronto, confira passo a passo todos os itens deste manual, para que o seu arquivo saia do jeito que você quer. Faça o seu check-list:
1) Fontes convertidas em curvas.
2) Bitmap´s em modo de cor CMYK.
3) Resolução das imagens com, no mínimo, 300 dpi´s.
4) Conferir se o arquivo está dentro do Gabarito e obedecendo as margens de corte e segurança.
5) Verificar se preenchimentos e contornos estão em CMYK.
6) Efeitos Especiais do CorelDraw ou PhotoShop, ou quaquer programa semelhante, todos devidamente convertidos.
7) Sombra, Degradê e PowerClip convertidos em Bitmap´s.
8) Cores Especiais como Preto e Azul, estão dentro das regras.
9) Os acabamentos utilizados estão devidamente marcados e com as suas margens de segurança.
10) Desenho de Facas, quando necessário. Verificar se estão na posição correta e com as distâncias corretas tanto de sangra quanto para segurança.
11) Facas para ímã. Verificar se estão com cantos arredondados.
12) Para uma última verificação, vá em propriedades do documento e verifique se não há mais nenhum item fora do Gabarito, que é padrão da empresa.

---

PRAZOS

Os arquivos enviados até as 19h entrará em produção no mesmo dia contando os dias referentes em cada produto descrito.

Não havendo problema com o material e o financeiro ok o mesmo ira para produção imediatamente.

Exemplo: Envio de um arquivo com prazo de 2 dias úteis em uma segunda-feira antes das 19h ficará disponível para retirada na próxima quarta-feira após as 17h.



---

---

NÃO DEVOLVEREMOS DINHEIRO OU REFAREMOS MATERIAIS CASO:


- ENVIOS FORA DO GABARITO (risco de ser impresso amassado, ou fora de proporção, ou com bordas brancas indesejadas, ou com margens degoladas por falta de sangria);

- ENVIO DE MAIS DE UMA PÁGINA (na frente ou no verso só será considerado a primeira página do arquivo);

- PRETO CARREGADO OU PROCESSADO (risco eminente de manchas na ipressão);

- ENVIO DE ARTES EM CORES EM RGB OU QUALQUER QUE NÃO SEJA CMYK (risco das cores virem muito diferentes do original enviado);

- FONTES E EFEITOS NÃO CONVERTIDOS CORRETAMENTE (risco de virem com textos trocados ficando dora de estética);

- ARTES ENVIADAS COM BAIXA RESOLUÇÃO SERÃO IMPRESSAS POR RISCO DO CLIENTE (risco de ficar ilegivel, serrilhado ou com forma embarçada)

#NÃO CORRIGIMOS ARTES (Se você não é um profissional, procure auxilio com um antes de enviar)

---

RESALVAMOS QUE SOMOS UMA GRÁFICA PARA REVENDEDORES, E QUE NÃO OLHAMOS ARTES NA INTEGRA. ACONSELHAMOS APENAS PROFISSIONAIS FAZEREM AS ARTES PARA ENVIO.
Não olhamos cores, não olhamos arte, não olhamos dimensões, nem olhamos resolução, somente IMPRIMIMOS.
Caso envie tamanho diferente, iremos esticar sua arte até o gabarito, pois usamos um programa para tratamento de arquivos, e é tudo automático sem muita intervensão humana.
Favor, se não for um Revendedor ou Profissional da aréa, procure um e envie a ele os termos de envio e instruções para que ele siga a risco todos processos de criação de arte.

Tudo que enviar SERÁ ESTICADO ATÉ O GABARITO E IMPRESSO com a arte que enviar, sem responsabilidades da Gráfica por erros amadores.
